擺線針輪減速機全部傳動裝置可分為三部分：輸入部分、減速部分、輸出部分。
在輸入軸上裝有一個錯位180的雙偏心套，在偏心套上裝有兩個稱為轉臂的滾柱軸承，形成H機構、兩個擺線輪的中心孔即為偏心套上轉臂軸承的滾道，并由擺線輪與針齒輪上一組環形排列的針齒相嚙合，以組成齒差為一齒的內嚙合減速機構，(為了減小摩擦，在速比小的減速機中，針齒上帶有針齒套)。當輸入軸帶著偏心套轉動一周時，由于擺線輪上齒廓曲線的特點及其受針齒輪上針齒限制之故，擺線輪的運動成為既有公轉又有自轉的平面運動，在輸入軸正轉周時，偏心套亦轉動一周，擺線輪于相反方向轉過一個齒從而得到減速，再借助W輸出機構，將擺線輪的低速自轉運動通過銷軸，傳遞給輸出軸，從而獲得較低的輸出轉速。
單級臥式雙軸型結構簡圖（圖一）
注釋?zhuān)?br/>1.輸出軸  2.緊固環  3.小端蓋  4.臥式機座  5.輸入軸  6.通氣帽  7.偏心套  8.銷軸   9.銷套  10.針齒殼  11.間隔環  12.針齒套 13.針齒銷  14.擺線輪  15.大端蓋  16.風扇 葉  17.風扇罩   18.入軸緊固環  19.示油器

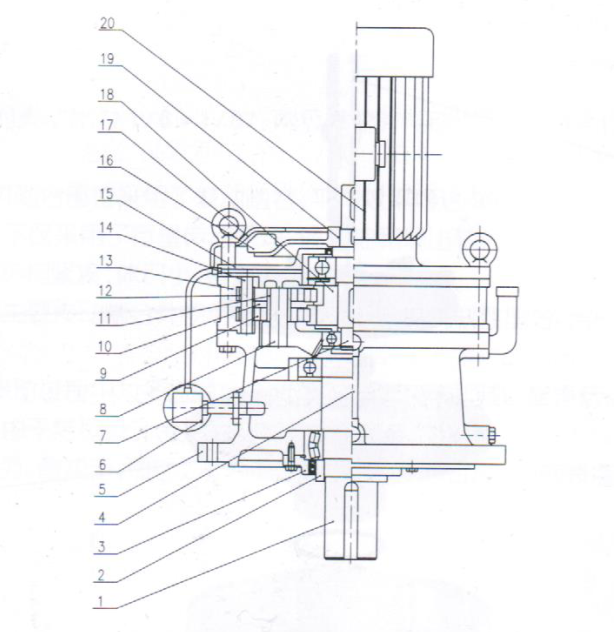

單級立式電機直聯型結構圖（圖二）
注釋?zhuān)?br/>1.輸出軸  2.緊固環  3.小端蓋  4.示油器  5.立式機座  6.油泵  7.輸入軸  8.銷軸   9.擺線輪  10.間隔環  11.銷套  12.針齒套  13.針齒殼  14.針齒銷  15.大端蓋  16.風扇葉  17.風扇罩  18.偏心套  19.入軸緊固環  20.直聯電動機。

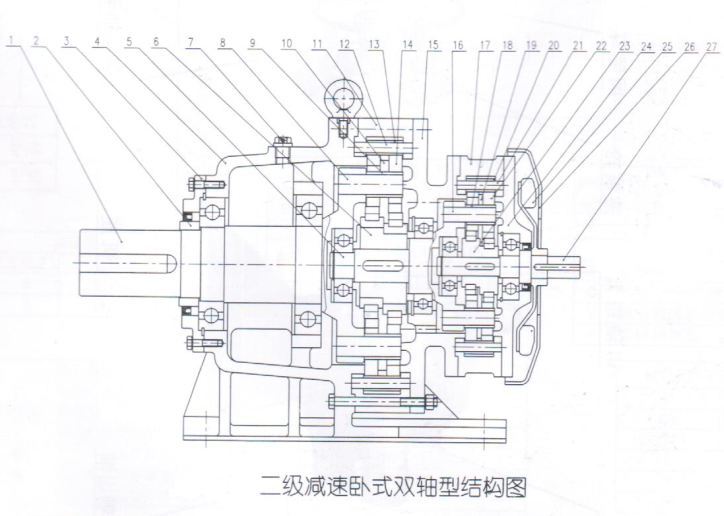

雙級臥式雙軸型結構圖（圖三）
注釋?zhuān)?br/>1.輸出軸  2.緊固環  3.小端蓋  4.臥機座  5.中間軸  6.偏心套  7.通氣帽 8.銷軸   9.銷套  10.間隔環   11.針齒殼  12.針齒銷  13.針齒套  14.擺線輪  15.中間法蘭盤  16.銷軸  17.針齒殼  18.銷套  19.間隔環  20.針齒套  21.針齒銷  22.擺線輪  23.轉臂軸承  24.大端蓋  25.風扇葉  26.風扇罩  27.入軸緊固環  28.輸入軸。

擺線針輪減速機結構說明：
減速機可與Y系列專用電動機及Y系列派生出來的專用電動機組裝在一起，構成直聯型減速機，如YB防爆電動機、YCT調速電動機、YEJ電磁制動電動機、YEZ錐形轉子制動電動機等，同時可與各類型表中電動機、通過電機接盤聯接，如：NEMA系列、IEC系列、Y系列、YA系列、YB系列、YE系列、YCT系列、YZ系列、ZD系列等各類電動機實現聯接，構成直聯型擺線針輪減速機結構。
